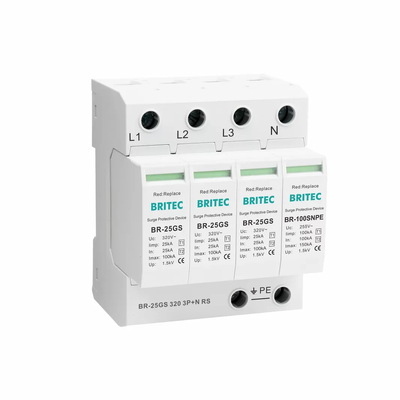

TUV BR-25GS 3P+N টাইপ 1+2 25kA সার্জ অ্যারেস্টার TT এবং TNS T1 পাওয়ার সার্জ প্রোটেক্টিভ ডিভাইসের জন্য
25kA সিঙ্গেল ফেজ 3+1 টাইপ 1 ক্লাস I লাইটনিং সার্জ প্রোটেক্টিভ ডিভাইস
পণ্যের বৈশিষ্ট্য
- পোলের সংখ্যা: 3P+N
- Up: 1.5kV
- Imax: 100 kA
- Uc: 320 V
- পাওয়ার ডিস্ট্রিবিউশন সিস্টেম: TT সিস্টেমে SPD
- রিমোট সিগন্যালিং ঐচ্ছিক
- BR-25GS 3P+N EN/IEC 61643-11 স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ
- T1 এবং T2 উভয় টেস্ট ক্লাসের জন্য পরীক্ষিত এবং নির্দিষ্ট করা হয়েছে
সার্জ প্রোটেকশন ফিল্ডের গবেষণা ও উন্নয়ন এবং উৎপাদনে আমাদের 25 বছরের অভিজ্ঞতা রয়েছে এবং 5 বছরের ওয়ারেন্টি প্রদান করি।
প্রযুক্তিগত স্পেসিফিকেশন
| স্পেসিফিকেশন |
BR-25GS 150 3P+N |
BR-25GS 275 3P+N |
BR-25GS 320 3P+N |
| SPD শ্রেণীবিভাগ (EN61643-11) |
টাইপ 1 + টাইপ 2 |
টাইপ 1 + টাইপ 2 |
টাইপ 1 + টাইপ 2 |
| SPD শ্রেণীবিভাগ (IEC61643-11) |
ক্লাস I + ক্লাস II |
ক্লাস I + ক্লাস II |
ক্লাস I + ক্লাস II |
| নামমাত্র অপারেটিং এ.সি. ভোল্টেজ (Un) |
120V/240V(50/60Hz) |
230V/400V(50/60Hz) |
240V/415V(50/60Hz) |
| সর্বোচ্চ। অবিচ্ছিন্ন অপারেটিং এ.সি. ভোল্টেজ (Uc L-N/N-PE) |
150V/255V(50/60Hz) |
275V/255V(50/60Hz) |
320V/255V(50/60Hz) |
| লাইটনিং ইম্পালস কারেন্ট (10/350μs) (Iimp L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| নামমাত্র ডিসচার্জ কারেন্ট (8/20μs) (In L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| সর্বোচ্চ। ডিসচার্জ কারেন্ট (8/20μs) (Imax L-N/N-PE) |
100kA/150kA |
100kA/150kA |
100kA/150kA |
| ভোল্টেজ প্রোটেকশন লেভেল (Up L-N/N-PE) |
≤1.5kV/≤1.5kV |
≤1.5kV/≤1.5kV |
≤1.5kV/≤1.5kV |
| সর্বোচ্চ। ব্যাকআপ ফিউজ |
200A gG |
200A gG |
200A gG |
| প্রতিক্রিয়া সময় (tA) |
≤100ns |
≤100ns |
≤100ns |
| অপারেটিং তাপমাত্রা পরিসীমা (Tu) |
-40℃-85℃ |
-40℃-85℃ |
-40℃-85℃ |
| অর্ডার কোড |
B17058 |
B17071 |
B17096 |
প্রত্যয়: ড্রাই কন্টাক্ট রিমোট সিগন্যালিং সংস্করণের জন্য প্রত্যয় "RS" যোগ করুন। উদাহরণ: BR-25GS 275 3P+N RS
মূল বৈশিষ্ট্য
- প্রকার: T1+T2 সার্জ প্রোটেক্টর
- প্রতিক্রিয়া সময়: ≤100ns
- লেবেলযুক্ত সংযোগ
- কম্পোজিট টাইপ: 3P+N
- ইনস্টলেশন: স্ট্যান্ডার্ড রেল 35mm
- নিম্ন-ভোল্টেজ বৈদ্যুতিক ইনস্টলেশনগুলিকে বৈদ্যুতিক সার্জ থেকে রক্ষা করার জন্য ডিজাইন করা হয়েছে
- IEC61643-11 অনুযায়ী
- থার্মাল ডিসকানেক্ট ডিভাইস
- স্ক্রু টার্মিনাল সংযোগ
অ্যাপ্লিকেশন
বৈদ্যুতিক ইনস্টলেশনগুলিকে সরাসরি বজ্রপাত থেকে রক্ষা করে, এবং বজ্রপাতের ব্যাক-কারেন্ট ডিসচার্জ করে যা আর্থ কন্ডাক্টর থেকে নেটওয়ার্ক কন্ডাক্টরে ছড়িয়ে পড়ে। ডিভাইসটি জোন O এবং জোন 1 এর মধ্যে ব্যবহারের জন্য ডিজাইন করা হয়েছে (IEC 62305-4 লাইটনিং প্রোটেকশন এরিয়া সংজ্ঞা অনুযায়ী)। তিন-ফেজ পাওয়ার সিস্টেম রক্ষা করতে ব্যবহার করা যেতে পারে।
ইনস্টলেশন নির্দেশিকা
- ডিসচার্জ কারেন্ট পাথ নির্ধারণ করুন
- ডিভাইস টার্মিনালে অতিরিক্ত ভোল্টেজ ড্রপ তৈরি করে এমন তারগুলি চিহ্নিত করুন
- অপ্রয়োজনীয় ইন্ডাকশন লুপ এড়াতে প্রতিটি ডিভাইসের PE কন্ডাক্টর চিহ্নিত করুন
- ডিভাইস এবং SPD এর মধ্যে একটি ইকুইপোটেনিয়াল সংযোগ স্থাপন করা হয়

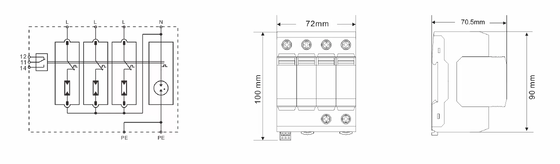

- ইনস্টলেশনের সময়, ইনস্টলেশন ডায়াগ্রাম অনুযায়ী ডিভাইসটি সংযুক্ত করুন, যেখানে L হল ফেজ লাইন, N হল নিউট্রাল লাইন, এবং PE হল গ্রাউন্ড লাইন। ডিভাইসটি ভুলভাবে সংযোগ করবেন না।
উৎপাদন ক্ষমতা
ব্রিটেকের উন্নত পরীক্ষা সরঞ্জাম এবং পণ্য লাইন, নিখুঁত ব্যবস্থাপনা, পেশাদার প্রযুক্তিগত কর্মী এবং সুপ্রশিক্ষিত কর্মী রয়েছে। ব্রিটেক দল আমাদের গ্রাহকদের জন্য নতুন পণ্য তৈরি করে চলেছে, এই কারণেই আমাদের পণ্যের প্রযুক্তিগত স্তর শীর্ষস্থানীয় পর্যায়ে পৌঁছাতে পারে। আমরা গ্রাহকদের OEM/ODM এর সাথেও সাহায্য করতে পারি।
কোম্পানির তথ্য
ওয়েনঝো ব্রিটেক ইলেকট্রিক কোং, লিমিটেড 2003 সালে প্রতিষ্ঠিত হয়েছিল। BRITEC এবং TYCOTIU হল ভগিনী কোম্পানি। ব্রিটেক একটি পেশাদার সার্জ প্রোটেক্টিভ ডিভাইস (SPD) প্রস্তুতকারক যারা পাওয়ার প্রোটেকশন, ডেটা প্রোটেকশন, পিভি প্রোটেকশন ইত্যাদির জন্য সার্জ প্রোটেকশন ডিভাইস ডিজাইন এবং তৈরি করে।
ব্রিটেকের নিজস্ব ল্যাবরেটরি রয়েছে যেখানে 100kA 10/350 লাইটনিং ইম্পালস জেনারেটর, 25kA 10/350 ইম্পালস জেনারেটর, 120kA 8/20 জেনারেটর, 1.2/50 20kV কম্বিনেশন জেনারেটর, TOV টেস্ট স্টেশন এবং অন্যান্য পরীক্ষা সরঞ্জাম রয়েছে।
কোম্পানি ISO9001, ISO45001, ISO14001 ম্যানেজমেন্ট সিস্টেম বহন করে। বিভিন্ন পণ্য TUV, CB CE, RoHS প্রত্যয়িত। ব্রিটেকের ইউরোপীয় গ্রাহকদের সাথে দীর্ঘ ব্যবসায়িক সম্পর্ক রয়েছে এবং বহুজাতিক কোম্পানিগুলির সাথে কাজ করার অভিজ্ঞতা রয়েছে।
বৈশ্বিক উপস্থিতি
ব্রিটেকের একটি শক্তিশালী বিক্রয় দল রয়েছে, আমাদের সার্জ প্রোটেকশন ডিভাইসগুলি বিশ্বের অনেক দেশে বিক্রি হয়। ইউরোপ এবং এশিয়া আমাদের প্রধান বাজার। আমরা বিশ্বব্যাপী গ্রাহকদের সাথে সহযোগিতা করতে এবং আপনার বাজারে সফল হতে সাহায্য করতে চাই।
সার্টিফিকেশন
ব্রিটেক সম্পূর্ণ পরিসরের SPD পণ্য সরবরাহ করে যেগুলির CE, RoHS, TUV, SEMKO, CB সার্টিফিকেশন রয়েছে। কোম্পানি ISO9001 গুণমান ব্যবস্থাপনা সিস্টেম বাস্তবায়ন করে।
পণ্যের অ্যাপ্লিকেশন
ব্রিটেক পণ্যের একটি বিস্তৃত পরিসর তৈরি করেছে যা মূলত নিম্ন-ভোল্টেজ লাইটনিং প্রোটেকশন এলাকার প্রয়োজনীয়তাগুলি পূরণ করে, যেমন পাওয়ার সিস্টেম, পিভি সিস্টেম এবং ডেটার জন্য এসপিডি ইত্যাদি। এই সমস্ত পণ্যগুলি ইলেকট্রনিক সিস্টেম, কম্পিউটার নেটওয়ার্ক এবং নিরাপত্তা সিস্টেমে, পাওয়ার শিল্প, পেট্রোলিয়াম রাসায়নিক শিল্প এবং জাতীয় প্রতিরক্ষা শিল্পে ব্যাপকভাবে প্রয়োগ করা হয়েছে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
আপনার অভিজ্ঞতা কেমন?
আমাদের নিজস্ব কারখানা এবং ইন-হাউস টেস্ট ল্যাবরেটরি রয়েছে, আমাদের গবেষণা ও উন্নয়ন বিভাগে 25 বছরের বেশি অভিজ্ঞতা রয়েছে।
আপনার সুবিধা কি?
দ্রুত ডেলিভারি: 2-3 সপ্তাহ। বৃহৎ আকারের উৎপাদন খরচ কমায়: 300,000 পিস প্রতি বছর। স্বীকৃত গুণমান: বহুজাতিক কোম্পানির সাথে সহযোগিতা।
কাস্টম ডিজাইন প্যাকেজ গ্রহণযোগ্য?
অভ্যন্তরীণ বাক্স এবং বাইরের কার্টন আন্তর্জাতিক মান অনুযায়ী তৈরি করা হয়। আমরা গ্রাহকের প্রয়োজন অনুযায়ী প্যাকেজিং করতে পারি।
আপনি কি আমাদের জন্য OEM করতে পারেন?
অবশ্যই, আমরা OEM এবং ODM অর্ডার গ্রহণ করি, অনুগ্রহ করে ব্র্যান্ডের জন্য অনুমোদনের চিঠি সরবরাহ করুন।
ওয়ারেন্টি কেমন?
5 বছর।
আমি কি প্রথমে 1 পিসি নমুনা এবং ছোট অর্ডার কিনতে পারি?
অবশ্যই, নমুনা অর্ডার সমর্থন করে, বিশেষ করে নতুন গ্রাহকদের জন্য নির্দিষ্ট শর্তে।
একটি নমুনা তৈরি করতে কতক্ষণ লাগে?
3-5 দিন।
আপনার কোম্পানি মান নিয়ন্ত্রণের ক্ষেত্রে কিভাবে কাজ করে?
গুণমান অগ্রাধিকার। আমরা উৎপাদনের শুরু থেকে শেষ পর্যন্ত গুণমান নিয়ন্ত্রণে সর্বদা অনেক গুরুত্ব দিই। IQC উপাদানগুলি পরিদর্শন করে, উৎপাদনের সময় প্যাট্রোল পরিদর্শন করা হয় এবং কারখানা ছাড়ার আগে সমস্ত পণ্য 100% পরীক্ষা করা হয়।
