বৈশিষ্ট্য:
Iimp: 25kA।
Imax: 100kA।
সম্মিলিত আবেগ: 25kV।
বিরোধী জাল লেবেল চাপ ছাঁচনির্মাণ, পণ্য স্বতন্ত্রতা নিশ্চিত.
দূরবর্তী সংকেত টার্মিনাল, পণ্য কনফিগার করা যেতে পারে দূরবর্তী টার্মিনাল, দূরবর্তী পর্যবেক্ষণ.
শেল তাপীয় প্লাস্টিক উপাদান, উচ্চ শিখা retardant, বিরোধী জারা, কঠোর পরিবেশ এখনও স্বাভাবিক ব্যবহার গ্রহণ করে।
টাইপ 1 সার্জ প্রোটেকশন ডিভাইস (SPD) ডিজাইন করা হয়েছে এসি পাওয়ার লাইন এবং কমিউনিকেশন লাইনকে ওভার ভোল্টেজ বজ্রপাত এবং অন্যান্য বিদ্যুতের ব্যাঘাত থেকে রক্ষা করার জন্য।এটি 6000V পর্যন্ত ক্ষণস্থায়ী ওভার-ভোল্টেজ ইভেন্টগুলির বিরুদ্ধে উচ্চতর সুরক্ষা প্রদান করে এবং IEC 61643-11 স্ট্যান্ডার্ডের সাথে সম্পূর্ণ সম্মতিতে 100 ন্যানোসেকেন্ডেরও কম সময়ের একটি অতি দ্রুত প্রতিক্রিয়া সময় গর্বিত করে।সার্জ প্রোটেক্টর ডিভাইসটির একটি হালকা ওজনের কিন্তু মজবুত নির্মাণ রয়েছে, যার ওজন মাত্র 0.5 কেজি, এবং এটি -40°C থেকে 80°C পর্যন্ত বিস্তৃত তাপমাত্রা পরিসরে কাজ করতে সক্ষম।
স্পেসিফিকেশন | BR-25M 150 2P | BR-25M 275 2P | BR-25M 320 2P | |
EN61643-11 অনুযায়ী SPD শ্রেণীবিভাগ | টাইপ 1 + টাইপ 2 + টাইপ 3 | |||
IEC61643-11 অনুযায়ী SPD শ্রেণীবিভাগ | ক্লাস I + ক্লাস II + ক্লাস III | |||
নামমাত্র অপারেটিং ভোল্টেজ | আন | 120V(50/60Hz) | 230V(50/60Hz) | 230V(50/60Hz) |
সর্বোচ্চক্রমাগত অপারেটিং এসি ভোল্টেজ | ইউসি | 150V(50/60Hz) | 275V(50/60Hz) | 320V(50/60Hz) |
লাইটনিং ইম্পাল কারেন্ট (10/350μs) | আইএমপি | 25kA | 25kA | 25kA |
নামমাত্র স্রাব বর্তমান (8/20μs) | ভিতরে | 25kA | 25kA | 25kA |
সর্বোচ্চস্রাব বর্তমান (8/20μs) | আইম্যাক্স | 100kA | 100kA | 100kA |
বৈদ্যুতিক চার্জের পরিমাণ | প্র | 12.5এ | 12.5এ | 12.5এ |
নির্দিষ্ট শক্তি | W/R | 156kJ/Ω | 156kJ/Ω | 156kJ/Ω |
ভোল্টেজ সুরক্ষা স্তর | উপরে | ≤1.3kV | ≤1.3kV | ≤1.3kV |
শর্ট সার্কিট বর্তমান রেটিং এসি | আইএসসিআর | 25kA rms | 25kA rms | 25kA rms |
সর্বোচ্চব্যাকআপ ফিউজ | 315A gG | 315A gG | 315A gG | |
অস্থায়ী ওভারভোল্টেজ | TOV | 335V/5s - সহ্য করা | ||
প্রতিক্রিয়া সময় | tA | ≤25ns | ≤25ns | ≤25ns |
অপারেটিং তাপমাত্রা বিন্যাস | তু | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
ক্রস-সেকশন এলাকা (মিনিমাম) | 4 মিমি² | 4 মিমি² | 4 মিমি² | |
ক্রস-সেকশন এলাকা (সর্বোচ্চ) | 35 মিমি² | 35 মিমি² | 35 মিমি² | |
উপর মাউন্ট জন্য | 35 মিমি দিন রেল | |||
ঘের উপাদান | থার্মোপ্লাস্টিক UL94-V0 | |||
সংরক্ষণের মাত্রা | IP20 | IP20 | IP20 | |
অর্ডার কোড | B7204 | B8123 | B7217 | |
অর্ডার কোড (রিমোট সিগন্যালিং সহ) | B7205 | B8124 | B7218 |

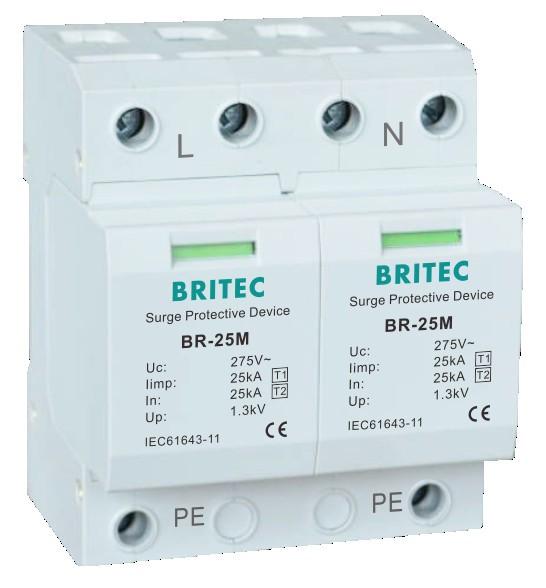

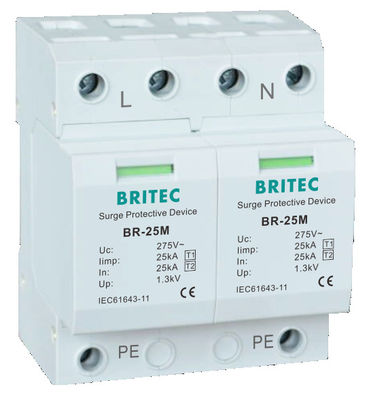

BRITEC BR-25M 2P টাইপ 1 সার্জ প্রোটেকশন ডিভাইসআবাসিক এবং বাণিজ্যিক অ্যাপ্লিকেশনের জন্য আদর্শ বাজ এবং overvoltage সুরক্ষা সমাধান.এই পণ্যটি TUV/CB/CE/ROHS/ISO9001 দ্বারা প্রত্যয়িত এবং সর্বোচ্চ মানের মান পূরণ করার জন্য ডিজাইন করা হয়েছে।এটিতে ন্যূনতম অর্ডারের পরিমাণ 1PCS রয়েছে, ডেলিভারির জন্য একটি শক্ত কাগজে আসে এবং আমানত প্রাপ্তির 15 দিনের মধ্যে অর্ডার করা যেতে পারে।পেমেন্ট শর্তাবলী TT, এবং সরবরাহ ক্ষমতা প্রতি মাসে 1000000 পর্যন্ত।উপরন্তু, প্রতিক্রিয়া সময় ≤100ns এবং পণ্যের ওজন 0.5 কেজি।এটি IP20 এর একটি সুরক্ষা শ্রেণী এবং 95% এর আর্দ্রতা রেটিং প্রদান করে।খুঁটির সংখ্যাও সামঞ্জস্যযোগ্য, 1P, 1P+N, 2P, 3P, 3P+N, 4P বিকল্পগুলি উপলব্ধ।
ব্র্যান্ড নাম: BRITEC
মডেল নম্বর: BR-25M 2P
উৎপত্তি স্থান: চীন
সার্টিফিকেশন: TUV/CB/CE/ROHS/ISO9001
ন্যূনতম অর্ডারের পরিমাণ: 1PCS
প্যাকেজিং বিশদ: শক্ত কাগজ
ডেলিভারি সময়: আমানত প্রাপ্তির 15 দিন পরে
পেমেন্ট শর্তাবলী: TT
সরবরাহ ক্ষমতা: প্রতি মাসে 1000000
স্ট্যান্ডার্ড: আইইসি স্ট্যান্ডার্ড
আর্দ্রতা রেটিং: 95%

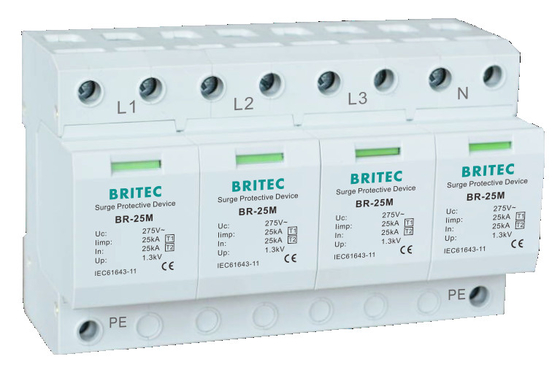

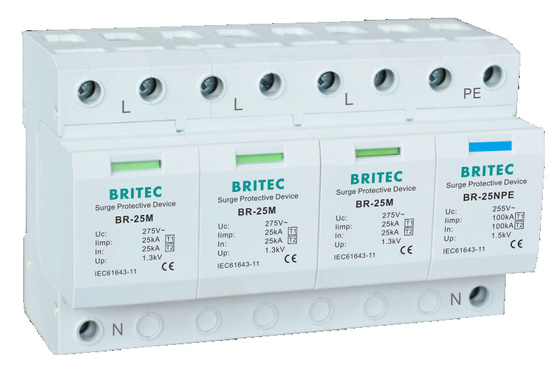

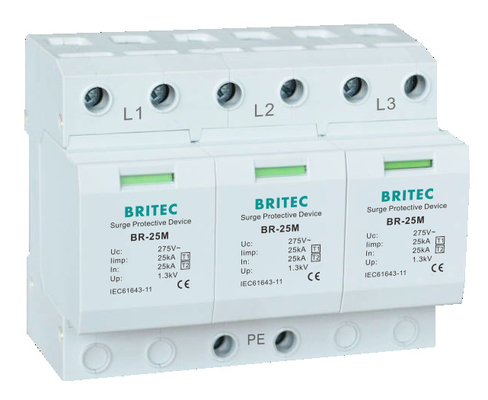

খুঁটির সংখ্যা: 1P, 1P+N, 2P, 3P, 3P+N, 4P ঐচ্ছিক
সুরক্ষা স্তর: টাইপ 1
ওজন: 0.5 কেজি
এই BRITEC BR-25M 2P টাইপ 1 সার্জ প্রোটেকশন ডিভাইসটি মূল্যবান বৈদ্যুতিক সরঞ্জামগুলিকে উচ্চ ভোল্টেজের ক্ষতিকর প্রভাব থেকে রক্ষা করার জন্য একটি আদর্শ পছন্দ।এটি IEC স্ট্যান্ডার্ড সহ 25ka সার্জ প্রটেক্টর, 1P, 1P+N, 2P, 3P, 3p+N এবং 4P কনফিগারেশনের জন্য উপযুক্ত।এটি TUV/CB/CE/ROHS/ISO9001 দ্বারা প্রত্যয়িত এবং ন্যূনতম অর্ডারের পরিমাণ 1PCS সহ আসে৷এটির আর্দ্রতা রেটিং 95% এবং ওজন 0.5 কেজি।
টাইপ 1 সার্জ প্রোটেকশন ডিভাইসের জন্য প্যাকেজিং এবং শিপিং:
