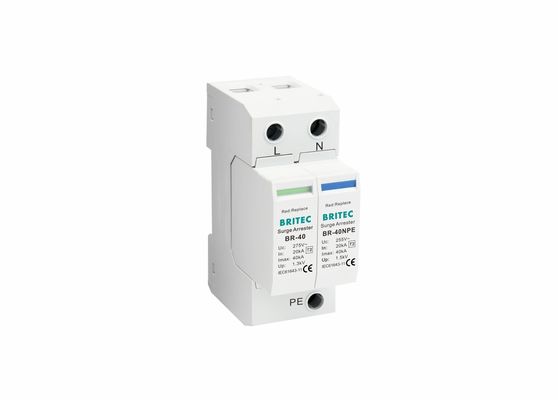

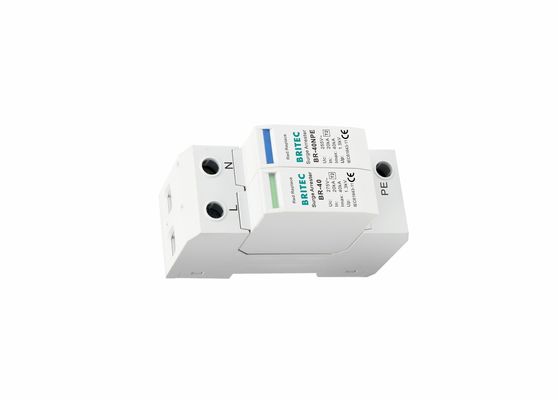

টাইপ 2 সার্জ প্রোটেকশন ডিভাইস - একটি উন্নত সার্জ প্রোটেক্টর যা বৈদ্যুতিক এবং ইলেকট্রনিক ডিভাইসগুলিকে ক্ষতিকারক পাওয়ার সার্জ থেকে ব্যাপক সুরক্ষা প্রদান করে।এই ডিভাইসটি ডিআইএন রেল মাউন্ট করার জন্য ডিজাইন করা হয়েছে এবং এটি 230V/400V এর ভোল্টেজ রেটিং এবং একটি IP20 স্তরের সুরক্ষা প্রদান করে।সর্বোচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করে এটিতে 25 ন্যানোসেকেন্ডেরও কম দ্রুত প্রতিক্রিয়ার সময় রয়েছে।এই টাইপ 2 সার্জ প্রোটেকশন ডিভাইসটি বাণিজ্যিক এবং আবাসিক অ্যাপ্লিকেশনের জন্য একটি আদর্শ পছন্দ।
BR150 40 1P+NPE | BR275 40 1P+NPE | BR320 40 1P+NPE | BR385 40 1P+NPE | BR440 40 1P+NPE | |
EN61643-11 অনুযায়ী SPD শ্রেণীবিভাগ |
টাইপ 2 | টাইপ 2 | টাইপ 2 | টাইপ 2 | টাইপ 2 |
IEC61643-11 অনুযায়ী SPD শ্রেণীবিভাগ |
ক্লাস II | ক্লাস II | ক্লাস II | ক্লাস II | ক্লাস II |
সর্বোচ্চক্রমাগত অপারেটিং এসি ভোল্টেজ Uc |
150V | 275V | 320V | 385V | 440V |
সর্বোচ্চক্রমাগত অপারেটিং এসি ভোল্টেজ [N -PE] Uc |
255V | 255V | 255V | 255V | 255V |
নামমাত্র স্রাব বর্তমান (8/20us) ইন |
20kA | 20kA | 20kA | 20kA | 20kA |
সর্বোচ্চস্রাব বর্তমান (8/20μs) Imax |
40kA | 40kA | 40kA | 40kA | 40kA |
ভোল্টেজ সুরক্ষা স্তর আপ |
≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
ভোল্টেজ সুরক্ষা স্তর 5kA আপ |
≤0.6kV | ≤1kV | ≤1.2kV | ≤1.4kV | ≤1.6kV |
ভোল্টেজ সুরক্ষা স্তর [N-PE] উপরে |
≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
বর্তমান নির্বাপক ক্ষমতা [N-PE]acIfi অনুসরণ করুন |
100 অস্ত্র | 100 অস্ত্র | 100 অস্ত্র | 100 অস্ত্র | 100 অস্ত্র |
সর্বোচ্চব্যাকআপ ফিউজ | 125A gG | 125A gG | 125A gG | 125A gG | 125A gG |
প্রতিক্রিয়া সময় tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
প্রতিক্রিয়া সময় [N-PE] tA | ≤100ns | ≤100ns | ≤100ns | ≤100ns | ≤100ns |
অপারেটিং তাপমাত্রা পরিসীমা Tu | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
অপারেটিং অবস্থা / ফল্ট ইঙ্গিত |
সবুজ / লাল | সবুজ / লাল | সবুজ / লাল | সবুজ / লাল | সবুজ / লাল |
ক্রস-সেকশন এলাকা (মিনিমাম) | 4 মিমি2 | 4 মিমি2 | 4 মিমি2 | 4 মিমি2 | 4 মিমি2 |
ক্রস-সেকশন এলাকা (সর্বোচ্চ) | 35 মিমি2 | 35 মিমি2 | 35 মিমি2 | 35 মিমি2 | 35 মিমি2 |
উপর মাউন্ট জন্য | 35 মিমি দিন রেল | ||||
ঘের উপাদান | থার্মোপ্লাস্টিক UL94-V0 | ||||
সংরক্ষণের মাত্রা | IP20 | IP20 | IP20 | IP20 | IP20 |
অর্ডার কোড | B8251 | B8253 | B8255 | B8257 | B8370 |
অর্ডার কোড (রিমোট সিগন্যালিং সহ) | B8252 | B8254 | B8256 | B8258 | B8371 |
