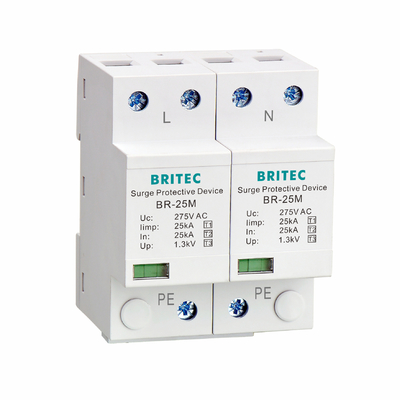

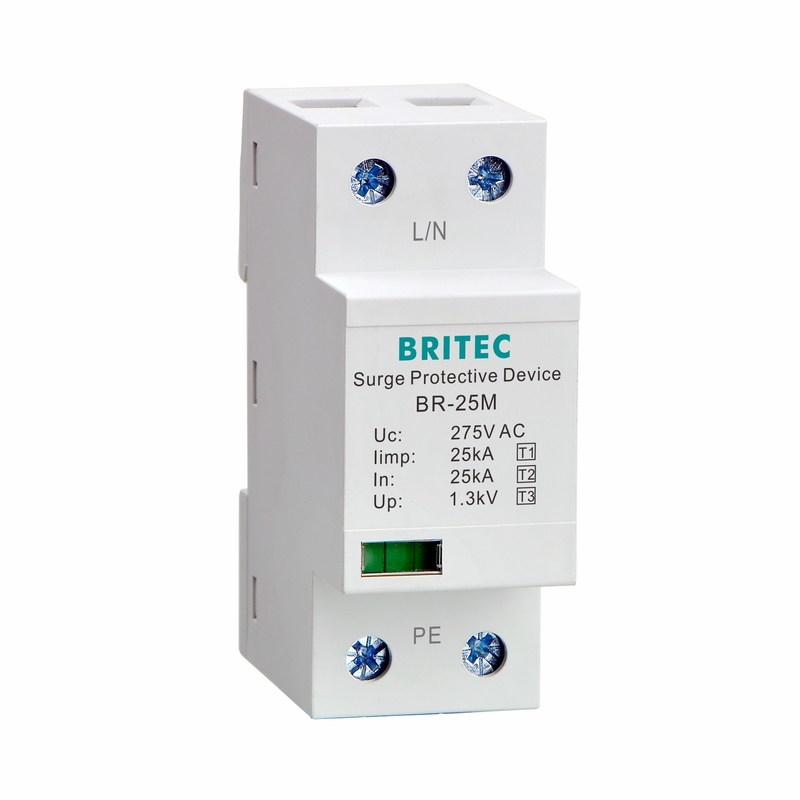

BR-25M 1P T1 ক্লাস I+II 25kA একক ফেজ SPD সার্জ অ্যারেস্টর লাইটনিং প্রোটেক্টর

বিটিআইটিইসি সার্জ অ্যারেস্টার সিরিজটি বিশেষভাবে বৈদ্যুতিক সরঞ্জামগুলির জন্য সার্জ সুরক্ষা প্রদানের জন্য ডিজাইন করা হয়েছে।বাহ্যিক (বজ্রপাত) এবং/অথবা অভ্যন্তরীণ (সুইচিং) ইভেন্টগুলির কারণে ক্ষতিকারক ওভারভোল্টেজ ট্রানজিয়েন্টগুলিকে নিরাপদে মাটিতে সরিয়ে দেওয়ার উদ্দেশ্যে সার্জ অ্যারেস্টারগুলি সিস্টেমের সামনের প্রান্তে ইনস্টল করা হয়।সার্জ প্রোটেকশন ডিভাইস (SPD), বা ট্রানজিয়েন্ট ভোল্টেজ সার্জ সাপ্রেসর (TVSS) নামেও পরিচিত, BRITEC সার্জ অ্যারেস্টররা বজ্রপাতের ফলে বৈদ্যুতিক ট্রানজিয়েন্টস থেকে রক্ষা করে যা বৈদ্যুতিক কন্ডাক্টরগুলিতে তাদের পথ খুঁজে পায়।



সুরক্ষা ক্লাস: টাইপ 1, ক্লাস I

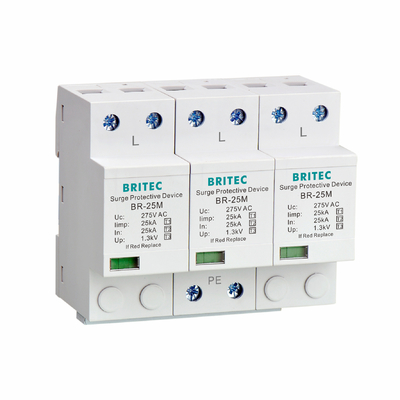

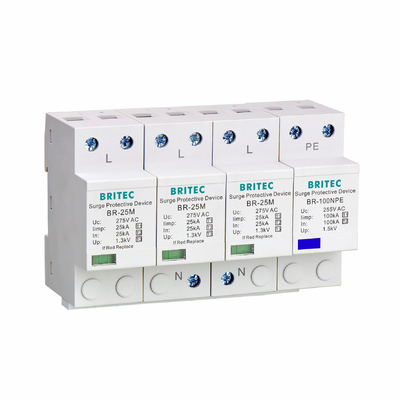

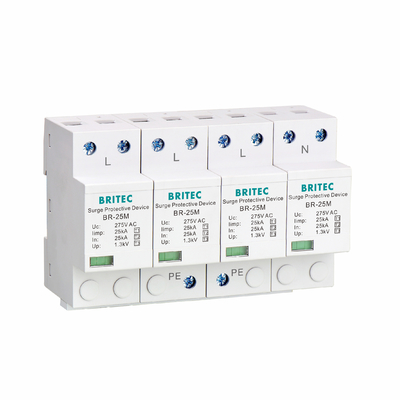

মেরু নম্বর:1P,2P,3P,4P,1+1,3+1 ঐচ্ছিক

জাতীয় প্রতিরক্ষা এড়াতে ভবনগুলিকে রক্ষা করার জন্য ব্যাপকভাবে ব্যবহৃত হয়

আইইসি 61643-1 অনুযায়ী লাইটনিং কারেন্ট এবং সার্জ অ্যারেস্টর সমন্বয়কারী টাইপ 1+2 প্রয়োজনীয় শ্রেণী পূরণ করে।

T1 সার্জ অ্যারেস্টার প্রযুক্তি বৈশিষ্ট্য:



	BR-25M 1P
সর্বোচ্চক্রমাগত অপারেটিং এসি ভোল্টেজ Uc	275V
লাইটনিং ইম্পাল কারেন্ট (10/350us) Iimp	25kA
নামমাত্র স্রাব বর্তমান (8/20us) ইন	25kA
সর্বোচ্চ স্রাব বর্তমান (8/20us) Imax	100kA
ভোল্টেজ সুরক্ষা স্তর                                 উপরে	≤1.3kV
প্রতিক্রিয়া সময় tA	≤25ns
সর্বোচ্চব্যাকআপ ফিউজ	315A
অপারেটিং তাপমাত্রা পরিসীমা Tu	-40℃—80℃
ক্রস-সেকশন এলাকা (মিনিমাম)	4 মিমি2
ক্রস-সেকশন এলাকা (সর্বোচ্চ)	35 মিমি2
উপর মাউন্ট জন্য	35 মিমি দিন রেল
ঘের উপাদান	থার্মোপ্লাস্টিক UL94-V0
পরীক্ষার মান	IEC 61643-11, EN 61643-11

T1 সার্জ অ্যারেস্টার মাত্রা:





T1 সার্জ অ্যারেস্টার আবেদন:


আবেদন: গ্রিড পাওয়ার, এসি পাওয়ার সার্কিট, এসি ডিস্ট্রিবিউশন বক্স, এলটি বৈদ্যুতিক প্যানেল

এসি এসপিডি ক্ষণস্থায়ী এসি ভোল্টেজ থেকে রক্ষা করতে এসি পাওয়ার বা গ্রিড পাওয়ারের জন্য ব্যবহার করে।
