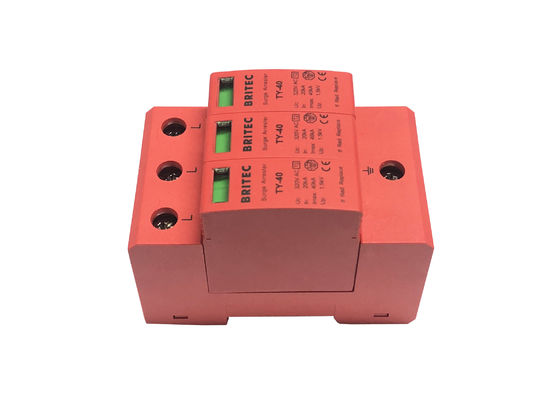

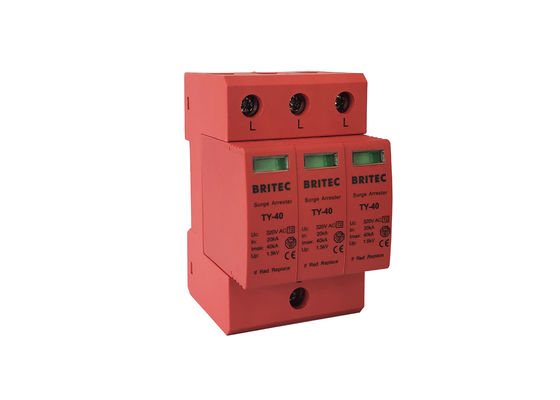

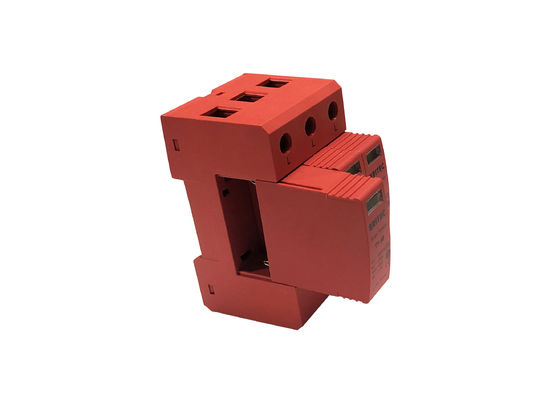

টাইপ 2 থ্রি ফেজ 40kA 320V লাইটিং প্রোটেকশন 3 খুঁটি ক্লাস II সার্জ অ্যারেস্টার
টাইপ 2 থ্রি ফেজ 3 পোল ক্লাস II সার্জ অ্যারেস্টার বৈশিষ্ট্য:
• TY-40R 3P হল টাইপ 2/ক্লাস II ডিভাইস যা ভোল্টেজ সার্জ ডিসচার্জ করার জন্য।
• এটা IEC 61643-11 এবং EN 61643-11 অনুযায়ী।
• সর্বোচ্চ স্রাব বর্তমান (8/20μs): প্রতি ফেজ 40kA।
• নামমাত্র স্রাব বর্তমান (8/20μs): প্রতি ফেজ 20kA।
• DIN-রেল মাউন্টযোগ্য, প্লাগ-ইন বিন্যাস।
• পরিদর্শন উইন্ডোতে সবুজ সূচক পতাকা সুরক্ষা মডিউলগুলির অপারেটিং অবস্থা দেখায়।
• দূরবর্তী পর্যবেক্ষণ সুইচ সংকেত অর্জন করা যেতে পারে

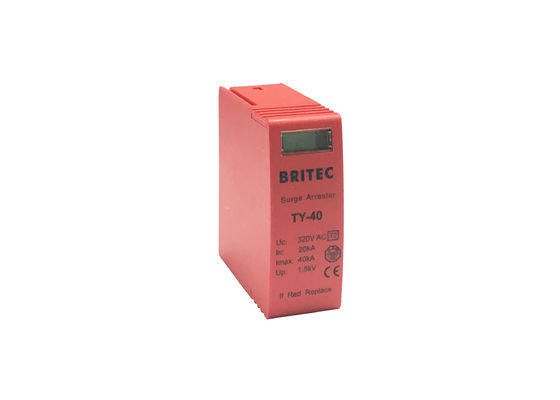

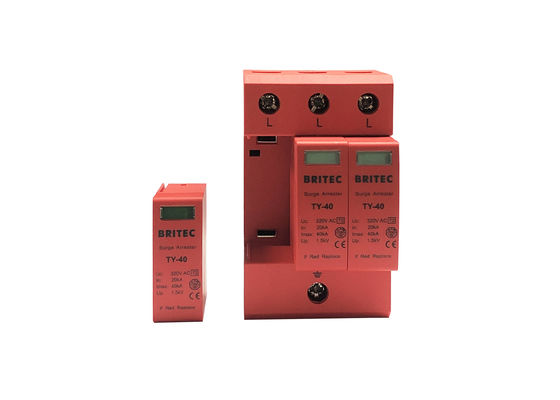

• একটি বেস অংশ এবং প্লাগ-ইন সুরক্ষা মডিউল সমন্বিত প্রিওয়্যারড সম্পূর্ণ ইউনিট।
TY-40R 3 পোল সার্জ অ্যারেস্টার TN-C সিস্টেমে ব্যবহারের জন্য।
টাইপ 2 থ্রি ফেজ 3 পোলস ক্লাস II সার্জ অ্যারেস্টার পণ্যের বিবরণ:
| |
TY150 40R 3P |
TY275 40R 3P |
TY320 40R 3P |
TY385 40R 3P |
TY440 40R 3P |
| EN61643-11 অনুযায়ী SPD শ্রেণীবিভাগ |
টাইপ 2 |
টাইপ 2 |
টাইপ 2 |
টাইপ 2 |
টাইপ 2 |
| IEC61643-11 অনুযায়ী SPD শ্রেণীবিভাগ |
ক্লাস II |
ক্লাস II |
ক্লাস II |
ক্লাস II |
ক্লাস II |
| সর্বোচ্চক্রমাগত অপারেটিং এসি ভোল্টেজ Uc |
150V |
275V |
320V |
385V |
440V |
| নামমাত্র স্রাব বর্তমান (8/20us) ইন |
20kA |
20kA |
20kA |
20kA |
20kA |
| সর্বোচ্চস্রাব বর্তমান (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| ভোল্টেজ সুরক্ষা স্তর আপ |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| ভোল্টেজ সুরক্ষা স্তর 5kA আপ |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.4kV |
≤1.6kV |
| সর্বোচ্চব্যাকআপ ফিউজ |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| প্রতিক্রিয়া সময় tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| অপারেটিং তাপমাত্রা পরিসীমা Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| অপারেটিং অবস্থা / ফল্ট ইঙ্গিত |
সবুজ / লাল |
সবুজ / লাল |
সবুজ / লাল |
সবুজ / লাল |
সবুজ / লাল |
| ক্রস-সেকশন এলাকা (মিনিমাম) |
4 মিমি2 |
4 মিমি2 |
4 মিমি2 |
4 মিমি2 |
4 মিমি2 |
| ক্রস-সেকশন এলাকা (সর্বোচ্চ) |
35 মিমি2 |
35 মিমি2 |
35 মিমি2 |
35 মিমি2 |
35 মিমি2 |
| উপর মাউন্ট জন্য |
35 মিমি দিন রেল |
| ঘের উপাদান |
তাপীয় প্লাস্টিক UL94-V0 |
| সংরক্ষণের মাত্রা |
আইপি২০ |
আইপি২০ |
আইপি২০ |
আইপি২০ |
আইপি২০ |
মাত্রা:
টাইপ 2 থ্রি ফেজ 3 পোলস ক্লাস II সার্জ অ্যারেস্টার অ্যাপ্লিকেশন:
• সরবরাহ বন্টন প্যানেলের সুরক্ষার দ্বিতীয় পর্যায়ের জন্য উপযুক্ত যেখানে টাইপ 1 সুরক্ষা ডিভাইসগুলি আপস্ট্রিম ইনস্টল করা হয়, বা বাণিজ্যিক বা অন্যান্য অ্যাপ্লিকেশনগুলিতে সুরক্ষার প্রথম পর্যায়ের জন্য যা সরাসরি স্ট্রাইকের সংস্পর্শে আসে না এবং কোনও বাহ্যিক বজ্র সুরক্ষা ব্যবস্থা নেই৷
• শিল্প এবং অটোমেশন, বাণিজ্যিক এবং আবাসিক ইনস্টলেশন, টেলিকম এবং আইটি এবং ডেটা সেন্টার, এলইডি আউটডোর লাইটিং, জল চিকিত্সা, স্মার্ট গ্রিড এবং এলভি মিটারিং এবং ফটোভোলটাইক এবং বায়ুর জন্য ব্যবহৃত হয়।
টাইপ 2 থ্রি ফেজ 3 পোল ক্লাস II সার্জ অ্যারেস্টার সুবিধা:
• সরঞ্জাম ছাড়াই সুরক্ষা মডিউলগুলির সহজ প্রতিস্থাপন।
• উচ্চ স্রাব ক্ষমতা.
• উচ্চ নির্ভরযোগ্যতা.
• উপরে বা নীচে থেকে তারের প্রবেশের অনুমতি দেওয়ার জন্য বিপরীতমুখী চেসিস।
• দ্রুত ডেলিভারি।
আমাদের সেবাসমূহ:
• 17 বছর বৈদ্যুতিক পণ্য সার্জ অ্যারেস্টার তৈরির বৈশ্বিক নেতৃস্থানীয় পেশা।
• শিপিংয়ের আগে সমস্ত পণ্য ভালভাবে প্যাক করা হবে।
• স্ট্যান্ডার্ড প্যাকেজিং, এবং আপনি আমাদের প্যাকেজিং সম্পর্কে আপনার নিজস্ব প্রয়োজনীয়তা বলতে পারেন।
• দ্রুত ডেলিভারি।
• চালানের আগে পৃথকভাবে পরীক্ষা করা হয়।
পরীক্ষা:
সনদপত্র:
স্থাপন:
• সার্জ অ্যারেস্টারের লাইনে ডিআইএন রেলে ইনস্টলেশনের জন্য কমপ্যাক্ট প্রোটেক্টরের একটি সম্পূর্ণ পরিসর রয়েছে।
• প্রয়োজন অনুযায়ী ইনস্টল করার পরে SPD সামঞ্জস্য করার প্রয়োজন নেই।
• এটি সঠিক ইনস্টলেশনের পরে স্বয়ংক্রিয়ভাবে পাওয়ার নেটওয়ার্ককে সুরক্ষিত করতে পারে।
• ব্যর্থতার ক্ষেত্রে, অনুগ্রহ করে সময়মতো অবৈধ উপাদান প্রতিস্থাপন করুন।
