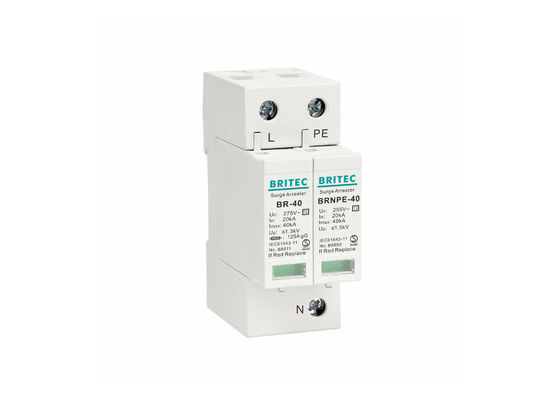

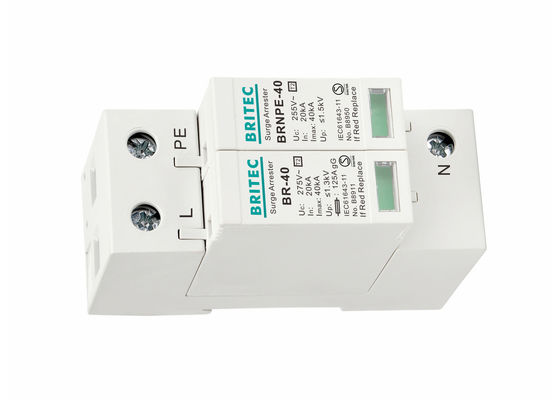

IEC 61643-11 SPD AC 40kA টাইপ 2 সার্জ অ্যারেস্টার 1P+NPE লাইটনিং প্রোটেকশন ডিআইএন রেল মাউন্টিং
IEC 61643-11 SPD AC 40kA 1P + NPE লাইটনিং সুরক্ষা বৈশিষ্ট্য:
• ক্লাস II, টাইপ 2, 40kA
• 40kA সর্বোচ্চ ঢেউ কারেন্ট
• সার্জ অ্যারেস্টর BR-40 1+1NPE আইইসি 61643-11 অনুযায়ী টাইপ 2 প্রয়োজনীয় শ্রেণী পূরণ করে
• হাউজিং 35 মিমি বৈদ্যুতিক গাইডে স্থির করা হয়েছে
• উইন্ডোর রঙ প্রদর্শন কাজের অবস্থা, স্বাভাবিক সবুজ, লাল, পণ্যের ব্যর্থতা নির্দেশ করে
• রিমোট অ্যালার্ম কন্ট্রোলের জন্য দূরবর্তী যোগাযোগ টার্মিনাল সহ ঐচ্ছিক
IEC 61643-11 SPD AC 40kA 1P + NPE লাইটনিং প্রোটেকশন পণ্যের বিবরণ:
| |
BR150 40 1P+NPE |
BR275 40 1P+NPE |
BR320 40 1P+NPE |
BR385 40 1P+NPE |
BR440 40 1P+NPE |
|
EN61643-11 অনুযায়ী SPD শ্রেণীবিভাগ
|
টাইপ 2 |
টাইপ 2 |
টাইপ 2 |
টাইপ 2 |
টাইপ 2 |
|
IEC61643-11 অনুযায়ী SPD শ্রেণীবিভাগ
|
ক্লাস II |
ক্লাস II |
ক্লাস II |
ক্লাস II |
ক্লাস II |
|
সর্বোচ্চক্রমাগত অপারেটিং এসি ভোল্টেজ Uc
|
150V |
275V |
320V |
385V |
440V |
|
সর্বোচ্চক্রমাগত অপারেটিং এসি ভোল্টেজ [N -PE] Uc
|
255V |
255V |
255V |
255V |
255V |
|
নামমাত্র স্রাব বর্তমান (8/20us) ইন
|
20kA |
20kA |
20kA |
20kA |
20kA |
|
সর্বোচ্চস্রাব বর্তমান (8/20μs) Imax
|
40kA |
40kA |
40kA |
40kA |
40kA |
|
ভোল্টেজ সুরক্ষা স্তর আপ
|
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
|
ভোল্টেজ সুরক্ষা স্তর 5kA আপ
|
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.4kV |
≤1.6kV |
|
ভোল্টেজ সুরক্ষা স্তর [N-PE] উপরে
|
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
|
বর্তমান নির্বাপক ক্ষমতা [N-PE]acIfi অনুসরণ করুন
|
100 অস্ত্র |
100 অস্ত্র |
100 অস্ত্র |
100 অস্ত্র |
100 অস্ত্র |
| সর্বোচ্চব্যাকআপ ফিউজ |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| প্রতিক্রিয়া সময় tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| প্রতিক্রিয়া সময় [N-PE] tA |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
| অপারেটিং তাপমাত্রা পরিসীমা Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
|
অপারেটিং অবস্থা / ফল্ট ইঙ্গিত
|
সবুজ / লাল |
সবুজ / লাল |
সবুজ / লাল |
সবুজ / লাল |
সবুজ / লাল |
| ক্রস-সেকশন এলাকা (মিনিমাম) |
4 মিমি2 |
4 মিমি2 |
4 মিমি2 |
4 মিমি2 |
4 মিমি2 |
| ক্রস-সেকশন এলাকা (সর্বোচ্চ) |
35 মিমি2 |
35 মিমি2 |
35 মিমি2 |
35 মিমি2 |
35 মিমি2 |
| উপর মাউন্ট জন্য |
35 মিমি দিন রেল |
| ঘের উপাদান |
তাপীয় প্লাস্টিক UL94-V0 |
| সংরক্ষণের মাত্রা |
আইপি২০ |
আইপি২০ |
আইপি২০ |
আইপি২০ |
আইপি২০ |
| অর্ডার কোড |
B8251 |
B8253 |
B8255 |
B8257 |
B8370 |
| অর্ডার কোড (রিমোট সিগন্যালিং সহ) |
B8252 |
B8254 |
B8256 |
B8258 |
B8371 |
মাত্রা:
IEC 61643-11 SPD AC 40kA 1P + NPE লাইটনিং প্রোটেকশন অ্যাপ্লিকেশন:
• পরোক্ষ বজ্রপাত এবং স্যুইচিং অপারেশন দ্বারা সৃষ্ট ক্ষণস্থায়ী ভোল্টেজ থেকে ভোক্তা সরঞ্জামের সুরক্ষার জন্য।
• গার্হস্থ্য, বাণিজ্যিক এবং হালকা শিল্প স্থাপনায় ব্যবহার করুন।
• সাধারণত গৃহস্থালী বিদ্যুৎ বিতরণ বোর্ড, টেলিকম যন্ত্রপাতি কেন্দ্র, কম্পিউটার সরঞ্জাম কেন্দ্র, লিফট নিয়ন্ত্রণ কেন্দ্র, হাসপাতালের সার্জারি এবং আইসিইউ, তথ্য সরঞ্জাম, ইলেকট্রনিক সরঞ্জাম এবং নিয়ন্ত্রণ সরঞ্জামের সামনে বা নিয়ন্ত্রণ সরঞ্জামের নিকটতম সকেট বক্সে ইনস্টল করা হয়।
IEC 61643-11 SPD AC 40kA 1P + NPE লাইটনিং সুরক্ষা সুবিধা:
• উচ্চ বর্তমান ক্ষমতা, দ্রুত প্রতিক্রিয়া
• কম অবশিষ্ট ভোল্টেজ, ফুটো কারেন্ট মুক্ত
• Din রেল মাউন্ট সঙ্গে সহজ ইনস্টলেশন
• স্থিতি সূচক দৃশ্যত সুরক্ষা স্তর যাচাই করে
• অ্যারেস্টার মডিউলের সহজ, পেশাদার ইনস্টলেশন।
আমাদের সেবাসমূহ:
• 17 বছর বৈদ্যুতিক পণ্য সার্জ অ্যারেস্টার তৈরির বৈশ্বিক নেতৃস্থানীয় পেশা
• শিপিংয়ের আগে সমস্ত পণ্য ভালভাবে প্যাক করা হবে
• স্ট্যান্ডার্ড প্যাকেজিং, এবং আপনি আমাদের প্যাকেজিং সম্পর্কে আপনার নিজস্ব প্রয়োজনীয়তা বলতে পারেন
• দ্রুত ডেলিভারি
• চালানের আগে পৃথকভাবে পরীক্ষা করা হয়
কোম্পানি পরিচিতি:
ওয়েনঝো ব্রিটেক ইলেকট্রিক কোং লিমিটেড 2003 সালে প্রতিষ্ঠিত হয়েছিল, এটি বহু বছরের অভিজ্ঞতা সহ একটি পেশাদার ঢেউ প্রতিরক্ষামূলক ডিভাইস (এসপিডি) প্রস্তুতকারক। আমরা মানসম্পন্ন পণ্য, প্রতিযোগী মূল্য, দ্রুত ডেলিভারি এবং চমৎকার পরিষেবা প্রদান করছি এবং আরও বৃহত্তর সহযোগিতার জন্য উন্মুখ। পারস্পরিক সুবিধার ভিত্তিতে বিদেশী বাণিজ্যের সাথে।
পাঠানো:
সনদপত্র:
স্থাপন:
• সাধারণত ডিস্ট্রিবিউশন বক্স অফিসে ইনস্টল করা হয়, পাওয়ার ফেজ লাইন (L), নিরপেক্ষ (N), যথাক্রমে, সুরক্ষিত এবং নির্ভরযোগ্য নিশ্চিত করতে সংশ্লিষ্ট সার্জ প্রোটেক্টর অ্যাক্সেস টার্মিনাল, এবং সার্জ প্রোটেক্টর গ্রাউন্ড টার্মিনাল এবং স্থল পাশাপাশি বৈদ্যুতিক সংযোগ।
• সার্জ প্রোটেক্টরদের নিয়মিত কাজ পরীক্ষা করা উচিত, যেমন সুরক্ষা জানালা লাল হয়ে যায় যা তার সামনের খোলা জায়গার অবনতির ইঙ্গিত দেয়, যখন ফিউজটি ছিঁড়ে যায়, সময়মত রক্ষণাবেক্ষণ বা প্রতিস্থাপন মডিউল।
• ইনস্টলেশন সম্পূর্ণ হওয়ার পরে, সুরক্ষা ইউনিটটি জায়গায় প্লাগ আছে কিনা তা পরীক্ষা করুন, স্বয়ংক্রিয় সার্কিট ব্রেকার (ফিউজ) সুইচটি বন্ধ করুন, কাজের অবস্থা স্বাভাবিক কিনা তা পরীক্ষা করুন।
